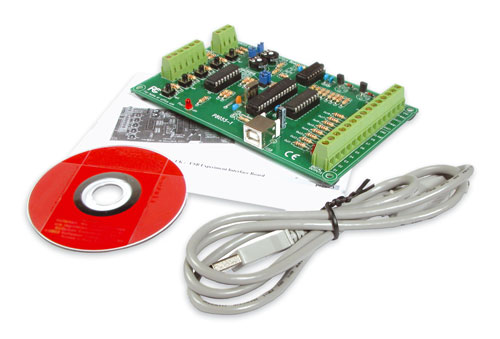

Questa scheda, collegata al PC tramite la
porta USB, consente di controllare delle uscite
analogiche e digitali nonchè di "leggere"
degli ingressi sia analogici che digitali.

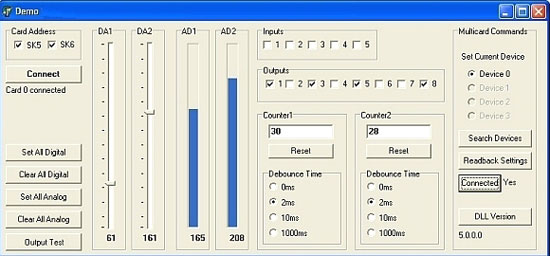

A tale scopo viene fornito un apposito software
da caricare sul PC.
A questa prima interessante applicazione se
ne aggiunge un'altra, forse più importante:
vengono infatti forniti tutti gli strumenti
software per consentire a chiunque di realizzare
un programma personalizzato. Per rendere più
agevole questa operazione, sulla scheda sono
presenti alcune risorse per simulare segnali
di ingresso di vario genere nonché
led di segnalazione sulle varie uscite. L'interfaccia
dispone di 5 ingressi digitali e 8 uscite
digitali, 2 ingressi analogici e 2 uscite
analogiche, 2 uscite PWM (Pulse Width Modulation)
con una risoluzione di 8 bit. Il numero di
ingressi/uscite può essere ulteriormente
ampliato collegando fino a un massimo di 4
schede al connettore USB del PC. Ogni scheda
è dotata di un proprio numero di identificazione
per mezzo di due ponticelli, SK5 e SK6. Con
la scheda viene fornita con una serie di software
completi di codice sorgente in grado di gestire
tutte le risorse ovvero tutti gli ingressi
e tutte le uscite.
Tutte le routine di comunicazione sono contenute
all'interno della Dynamic Link Library (DLL)
K8055D.DLL fornita insieme al kit unitamente
ad alcuni esempi di utilizzo in Visual Basic,
Visual C++, Visual C#, Excel, Delphi e Borland
C++ builder. Chiunque, con questi strumenti,
potrà realizzare un pannello di controllo
personalizzato!
